1 電氣消防工程設計及施工的重要性

　　電氣消防設計是電氣設計的重要環節，正確設計電氣火災防范圖紙，是確保建筑物使用者生命、財產安全的重要防線。近年來，電氣火災頻發，20世紀80年代以前，火災年平均造成的損失低于3.5億元，1993年以后，由火災造成的經濟損失年平均值約十幾億元。由此，電氣消防工程的重要性不言而喻。火災發生后，火勢的蔓延速度非常迅速，在此情況下，僅依靠消防人員的救援常常無法保障相關人員的生命及財產安全。因此，設計單位對建筑電氣設計中的消防設計應更加深人，針對現行國家標準，設計人員必須充分理解規程、規范對電氣消防設計的要求，采用技術經濟合理、安全可靠的建設方案及相應措施。

　　2 建筑電氣消防設計的主要內容

　　2.1 設計火災自動報警系統

　　消防供電電源、火災報警探測器、消防聯動控制單元、火災報警控制單元、手動報警按鈕為火災自動報警控制系統的重要組成部分?；馂陌l生的初級階段，系統能將煙霧、熱量等物理量，經探測裝置轉換為電信號，送至火災報警控制單元，火災自動報警系統的輸出端口發出聲光信號通知各樓進行疏散，與此同時，控制器記錄事件發生地點、時間。通知主控室監控人員及消防人員采取有效防控措施。

　　火災自動報警系統的設計，必須注意以下幾點：

　　(1)合理設置感煙、感溫探測器，注意其布置位置。感煙火災探測器首先應了解其工作原理，煙霧粒子干變探測器電離室內的電離電池，光電感煙探測器是利用煙霧粒子對光線的遮擋及散射效應。感溫探測器是用熱敏元件，對熱效應進行“成像”。故合理選擇探測器是火災自動報警控制系統設計的先絕條件。

　　(2)保證消防設備通訊“道路”暢通。應確保消防聯動裝置的正常投入，所以應設計人工確認(消防設施的控制按鈕)，及自動確認(來自不同火災探測裝置的報警信號)，防止因為消防控制失靈而造成設備的失控。

　　(3)消防水泵應能隨著消火栓按鈕按下后即刻開啟。消火栓按鈕具備自動報警功能，故不能用手動報警按鈕將其替代。

　　(4)自動報警器的防水處理，也是設計者應該考慮的問題?；馂淖詣訄缶髟趪娏茉O備啟動時，應能正確動作。故在設計文件輸出時，應格外強調。不能因為自動報警器浸水而工作失效。

　　(5)安全防范系統設計不應阻礙火災自動報警控制系統的正常投入使用。較多場合均將防范系統及自動報警系統設計在一個控制室內，設計者應注意兩者，不能相互影響干擾。

　　2.2 設計防排煙系統

　　建筑物發生火災后會起濃煙，濃煙給火災現場受困人員向外逃生增加了許多危險和困難，多起火災事故造成人員傷亡的慘痛教訓使人們清楚的認識到，設計和安裝好防排煙系統和確保系統性能長期良好的重要性和必要性。防排煙系統包括防煙系統和排煙系統，這里主要探討防火閥與排煙窗的設計。首先，合理布置防火閥的位置，這是發揮其應有作用的先決條件;其次，應根據建筑物內的使用材料人不同，合理把握防火閥關閉的溫度。由于室內布置及材料不同，設計者應經過專業的數據計算及建筑物內的參考數據合理給出防火閥溫度閾值，避免防火閥失效;應與建筑、通風專業溝通排煙窗的設計合理性。

　　2.3 消防配電系統的可靠性

　　消防電梯、消防應急燈、消防泵等設備為常見消防電氣設備。在進行建筑消防的過程當中，一旦現正常供電電源突然中斷的現象，應該保證所有正在運行的消防設備自動恢復與啟動。通常情況下，會為消防設備設置應急母線段，并且采用低壓斷路器的分勵脫扣器實現對非消防供電電源的切除。但由于低壓斷路器的型號以及分勵線圈在進行分勵脫扣時所需電流往往與框架電流不同，因此，為了最大限度地保證聯動方便與選擇切除，可以于配電室低壓出線開關或者主配電箱上進行消防電源的切除，并且這些位置的低壓斷路器框架電流相對較大，既滿足要求，又安全可靠。消防電氣設計中包含有很多的細節，且非常重要，此外，供電線路與設備安裝應嚴格控制其施工質量，從而確保消防電器投入使用時其可操作性及可控性。在設計過程中，設計者應根據建筑物的建筑及結構形式，合理布線及安裝位置的布置，確保消防電源的可靠性。

　　3 工業企業中消防設備設計探討

　　3.1 工程概述

　　本工程為某銅業有限公司生產10萬噸陰極銅項目，整個熔爐區包括主廠房、收塵工段、工輔車間、熔煉辦公樓、綜合循環水泵房等建筑。主廠房內有熔煉爐、吹煉爐、陽極爐等生產設備;辦公樓為管理人員辦公用房;工輔車間內設置高壓配電室，陽極爐工段設置2臺2000kVA變壓器，熔煉收塵設兩臺1600kVA變壓器，為主工藝及相關設備供電;綜合循環水栗房內有2臺消防泵，一用一備，容量為75kW，在綜合循環水泵房內設置2臺800kVA的變壓器。

　　3.2 供電電源

　　根據《建筑設計防火規范》GB 50016-2014第10.1.2條規定：本設計中消防泵需提供單電源兩回路的消防電源，為提高供電電源的可靠性，分別從2個變壓器供電的低壓配電屏各引一路出線，一路電源引自低壓配電屏205ALP-5回路，一路引自低壓配電屏105ALP-2回路，并在消防用電設備的末端進行切換。

　　3.3 線路敷設

　　《建筑設計防火規范》GB 50016-2016第10.1.10條對消防用電設備的配電有連續性要求。消防設備供電線路穿管暗設時，應在不燃燒體結構30MM及以下處敷設;明設時，除采取防火保護措施外，尚應穿金屬管或封閉式金屬線槽。即本設計中從低壓配電屏分別引兩路電源至消防泵成套控制箱，電纜規格為ZR-YJV-10001(4×35+1×16)G50，沿配電室電纜溝、穿管埋地敷設至消防泵房內消防泵成套控制箱。在纜溝內敷設，單獨敷設，并加裝阻燃耐火槽盒，明敷時穿金屬保護管。

　　3.4 消防栗成套控制箱

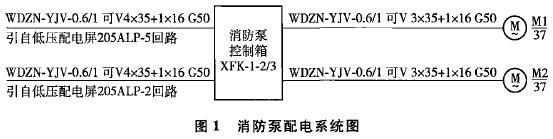

　　該消火栓用消防泵是采用一用一備，全壓啟動的方式運行，故可根據國標圖集16D303-3第23-26頁選擇成套控制箱，型號為XKF-1-2/37。其配電系統圖如圖1所示。

　　3.5 接地設計

　　本工程接地形式采用TN-S系統，所有電氣設備不帶電的金屬外殼，管道，支架，暗敷鋼管等均應可靠接地。防雷接地、保護接地共用一組接地極，接地電阻不大于1Ω，否則補打接地極，接地按國標14D504、15D502、15D503施工。消防泵房在進線處設置總等電位端子連接箱MEB，將總配電箱內PE母排，建筑物的PE干線，電氣裝置接地極的接地干線，水管等金屬管道，建筑物的金屬構件等導體作等電位聯結。
